FM Relais ON0RBO
Mit + - ein/auszoomen und evt. umschalten
zwischen Karte oder Satellitenbild
FM
Relais
ON0RBO
438,725 MHz Shift: -7,6 MHz
QTH - RAEREN / PETERGENSFELD JO30cp
MAP
50° 39'11.52"N / 06° 10'6.46"O 486m ASL
####################################################################################
D-Star Hotspot
ON0DG 430.3125 MHz
Simplex
QTH -
WEYWERTZ JO30ck
MAP
50° 26'59.00"N / 6° 10'17.00"O 600m ASL
Mehr Infos >>>
http://www.on0dg.be
############################################################################
TEST Relais ON0TB
439.0125 MHz
Shift: -7,6 MHz
QTH - Signal de Botrange / Waimes JO30bm
MAP
50° 30'7.51"N / 6° 5'34.22"O 718m ASL
Bilder & Infos weiter unten.
|
|
|
|
Google Maps JavaScript
API Example FM Relais ON0RBO |
|
 |
 |
|
 |
 |
|
1 =
Kontrollempfänger 2 =
Empfänger 3 = Sender
|
|
|
 |
 |
|
Wimo Flächenantenne Quadloop PA-70R
Gewinn: 8 dBi
|
Hauptstrahlrichtung 280º Öffnungswinkel 110º
Vor/Rückverhältnis >20dB
Datenblatt:
http://www.wimo.com/download/18037.pdf
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
FM Relais ON0TB im Test |
|
TEST Relais ON0TB
439.0125 MHz
Shift: -7,6 MHz
QTH - Signal de Botrange / Waimes JO30bm
MAP
50° 30'7.51"N / 6° 5'34.22"O 718m ASL
Mehr Infos >>>
http://www.on0tb.be

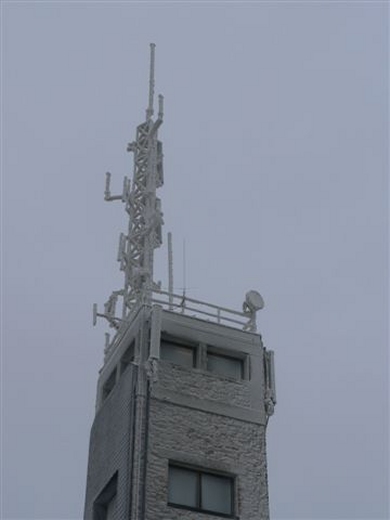

ON0TB = (Top of Belgium) = Höchster Punkt Belgiens
Der Betrieb des
Relais ist zur Zeit ohne CTCSS möglich, demnächst soll es dann nur
mit CTCSS 131,8Hz funktionieren.

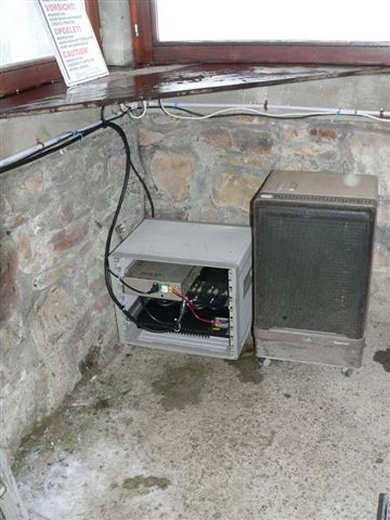

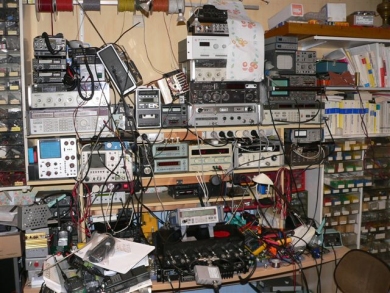

Der Sender ist ein
AB RS9044 mit
PA4DEN Firmware. 50 W Output.(200 W ERP)
Als Duplexer wird der
RFS 526-WB-1 von Celwave benutzt.

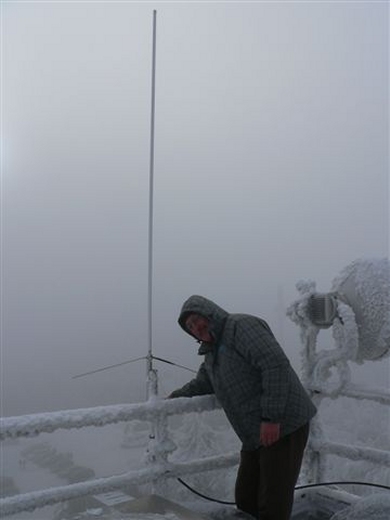

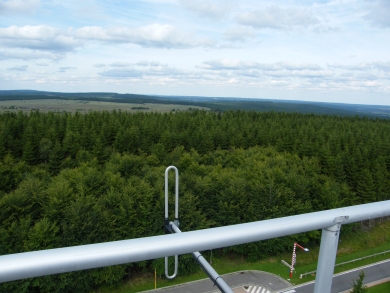

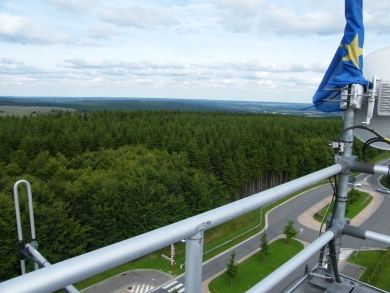

Antenne von
Diamond V2000 mit 6 dB Gewinn. |
|
 |
 |
|
 |
 |
|
 |
b.jpg) |
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|

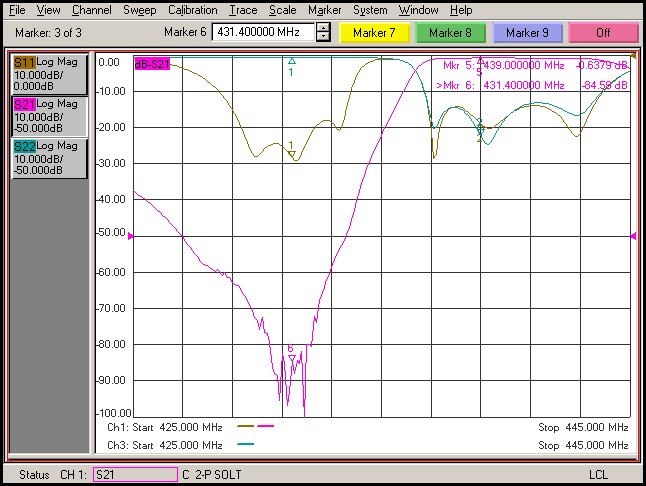

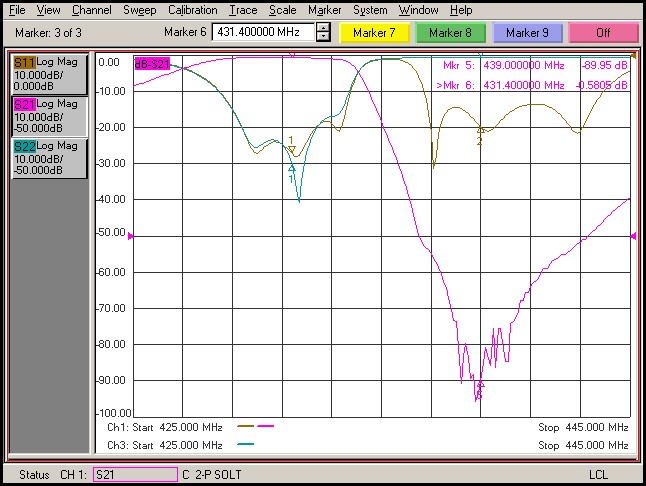

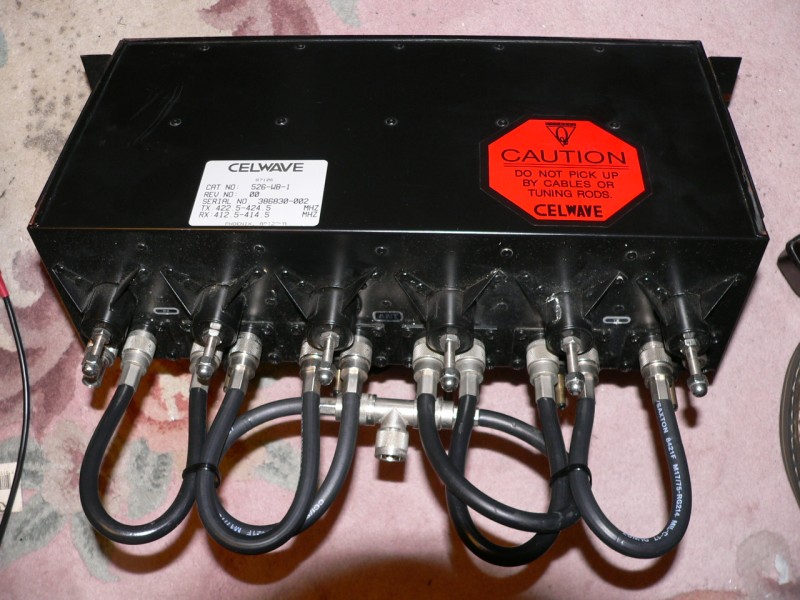

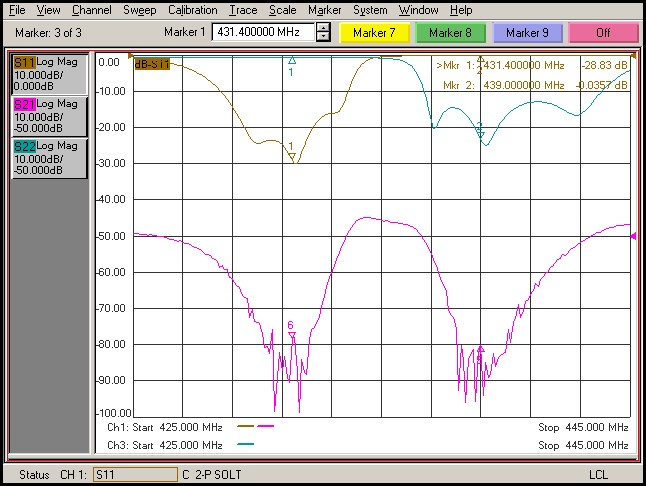

Der für ON0RBO & ON0TB eingesetzte
Duplex-Filter Celwave RFS
526-WB-1 wurde breitbandig abgeglichen
und kann ohne nennenswerten Messunterschiede zwischen 438.800 MHz &
439.300 MHz eingesetzt werden.
Er ist laut Pedro ON7WP, der beste Duplexer in seiner Karriere den
er je durchgemessen hat.
Die Durchgangsdämpfung beträgt maximal
1.0 dB
Die Klassischen für Amateurzwecke verwendeten Duplex-Filter der
Marke Procom oder die
taiwanesische Kopie, die Fachleute spöttisch auch manchmal als
"Dach-Rinnen-Rohr-Filter" bezeichnen,
haben eine wesentlich geringere Sperrdämpfung von ca. 70 dB
gegenüber dem Duplex-Filter von
Celwave der bis zu 100 dB
zwischen TX & RX dämpft .

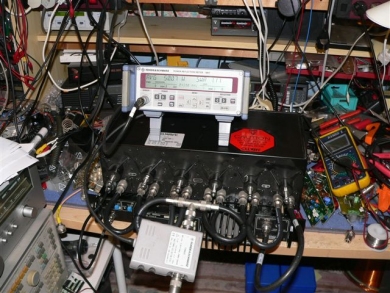

Leider war der benutzte Netzwerk-Analysator nicht gut genug um
verlässliche Messungen durchzuführen.
Der Duplex-Filter Celwave RFS 526-WB1 lässt sich auch einfach für
1,6 MHz Shift umbauen.
Neu kostete der Duplex-Filter ca.3000$, unsere kommen aus einem
alten Netzwerk der Electrabel
und wurden zu einem fairen Ham-Preis erworben.
|
|
 |
|
 |
|
 |
|
 |
|
|
|
Daten des Bandpass-Filters gegen möglicher
Astrid-Überlastung,
was zur Zeit noch nicht benutzt wird. |
|
 |
|
|
|
Es folgen 2 Karten die
die Abdeckung (Empfangsseitig vom Relais aus gesehen) simulieren.
Der vertikale Maßstab der Karte beträgt 300 km.

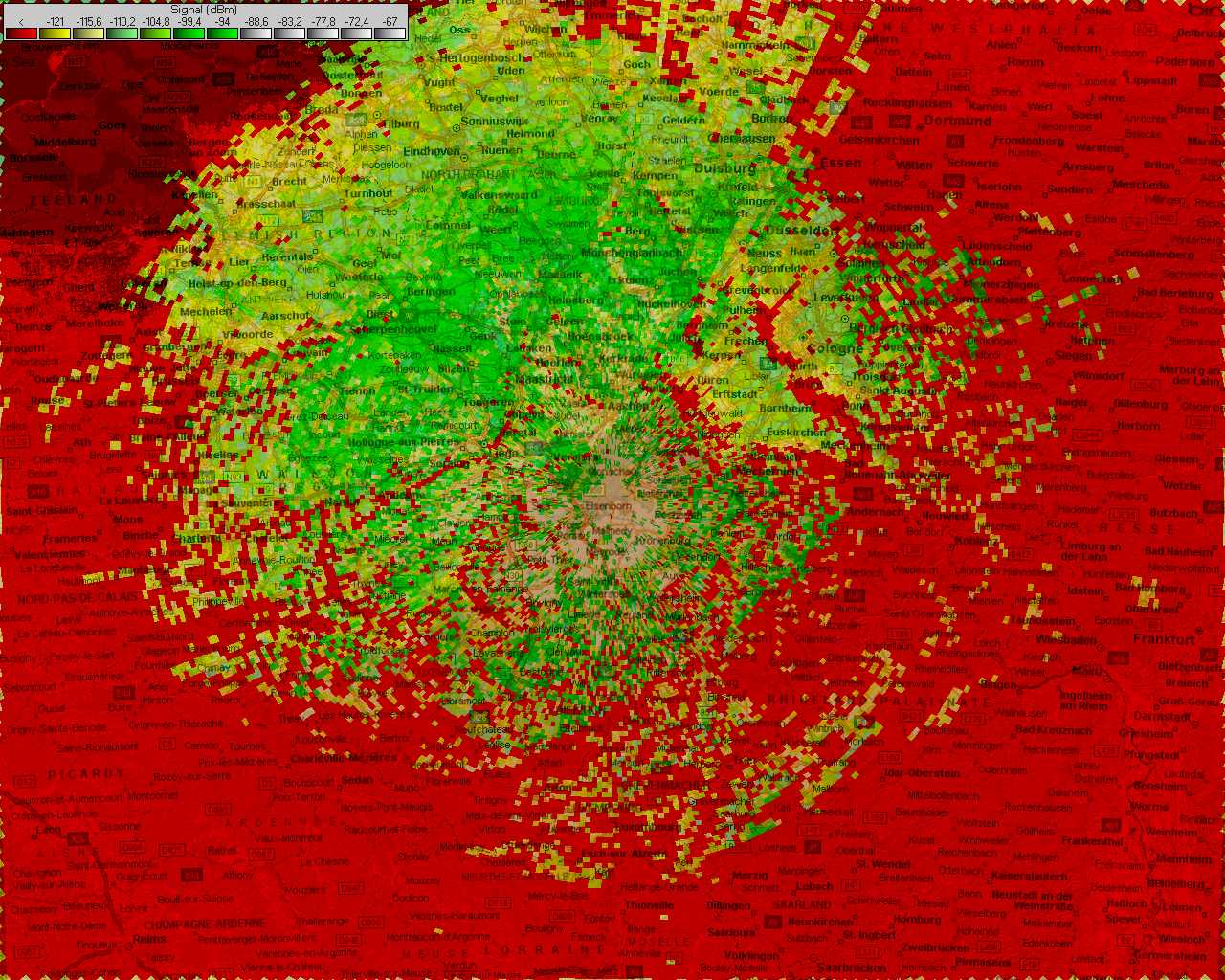

Die erste Karte zeigt die Abdeckung als würde
man mit einem Portabel-Gerät 2,5 Watt auf 2m Höhe senden.

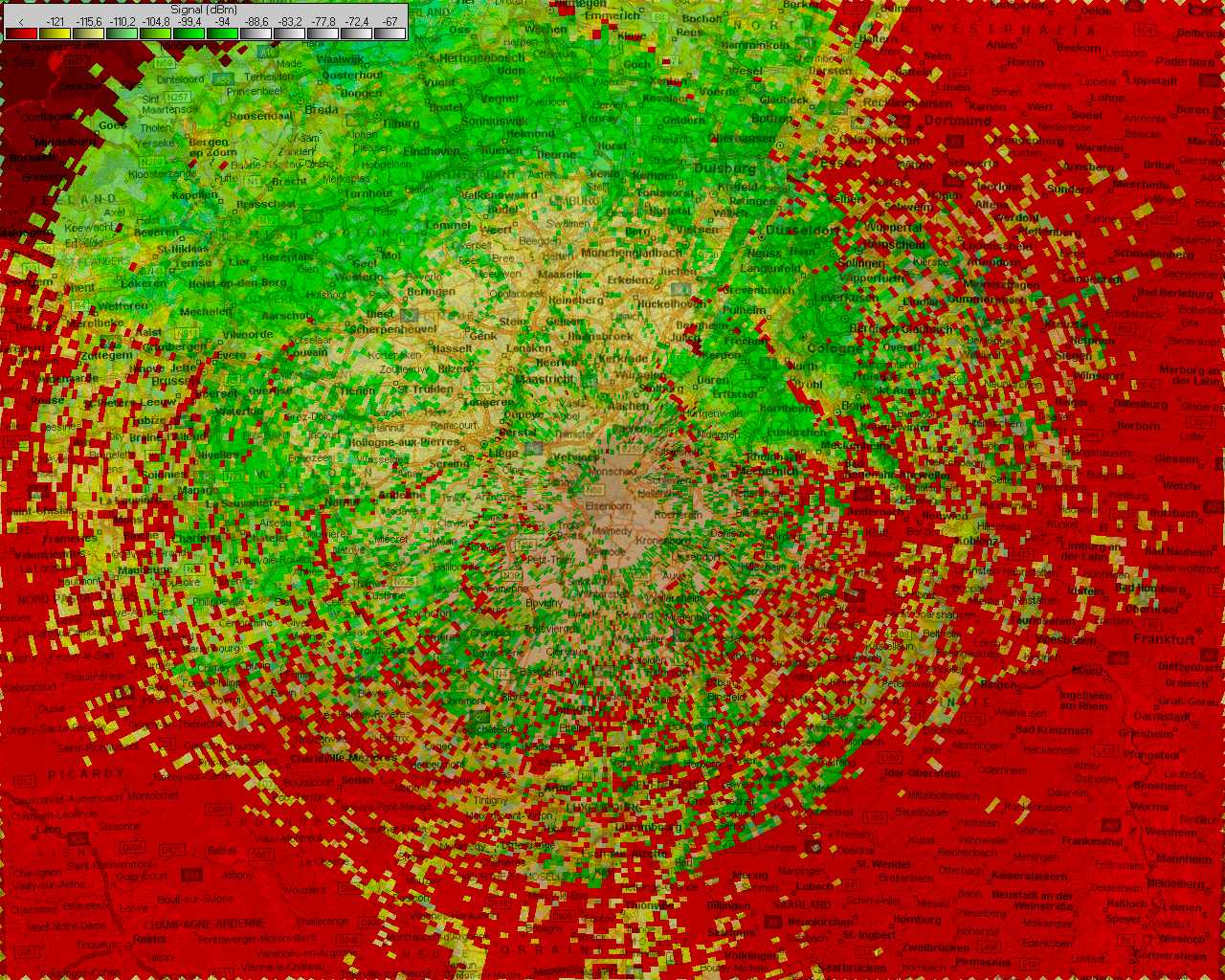

Die zweite Karte zeigt die Abdeckung als würde
man Mobilerweise mit 35 Watt,
3 dB Antennengewinn und 3 dB
Kabelverlust senden. (Reale Situation Mobil)
Die Simulationen bestätigen die Vermutung, daß
die Soll-Feldstärke von ON0TB zu schwach ist.
Der Sache wird auf den Grund gegangen. |
 |
|
 |
|
|
|
 |
